现在很多企业都是有使用到板式换热机组这种设备，换热器最重要的组成部分就是换热机组，那么板式换热机组这个设备应该怎么安装呢？下面就让信安瑞给大家分享一下板式换热机组安装图片以及安装方法，感兴趣的朋友进来看看吧。

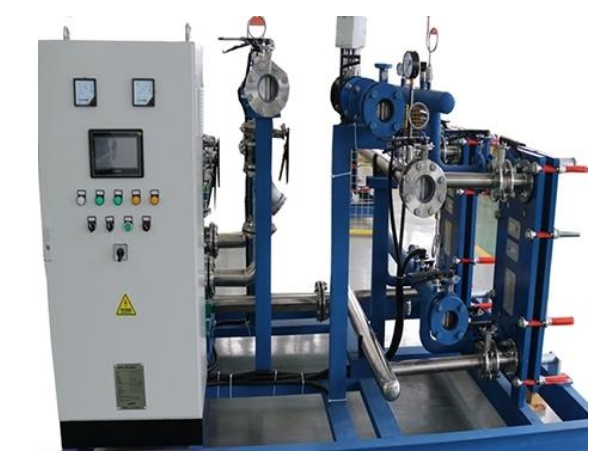

板式换热机组，为换热机组的一种型号，其特点是采用板式换热器，在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。

蒸汽或高温水在温控阀控制下，按供热系统所需流量送入板式换热机组，换热器以间接换热方式将热用户的采暖（空调）回水加热；被加热水首先流经不锈钢芯除污器，再经循环泵进入换热器被加热后供用户使用，周而复始。一次热媒在板式换热机组换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充，确保系统压力稳定、正常运行。

板式换热机组安装方法：

1. 将安装设备场地打扫干净，换热机组用膨胀螺栓固定好。

2. 换热机组安装前要提前准备好混凝土挤出，将换热机组放入，并预留出一定的空间方便后期的维护保养工作。

3. 检查管道内部是否有灰尘或杂质，先清理干净后试压，等所有的参数指标全部都合格后，与换热机组连接起来。

4. 在板式换热机组安装过程中，一定要留心一、二次侧、电源设计、供水管道都是否达到要求。

5. 当没有工作人员值守时，可以将一次侧进口或出口放置自动温控调节阀（只用于调节），也可以在二次侧出口安装温度传感器。

6. 板式换热机组安装时不可倒置倾斜设备。

7. 当发现机组接口与管道不同，可进行调节，顺利连接。

板式换热机组安装流程：

1. 现将换热机组安装高于地面大概100mm埋地200mm基础上，利用橡胶板垫平。

2. 再制作混凝土，需要考虑到换热机组接管以及机房内部管道的因素，设备周围大概预留1-1.5米的距离。

3. 提前检查好机组是否有异常。

4. 根据水质分析安装过滤器以及水处理器，减压阀要在蒸汽大于0.69MPA时安装。

5. 可以将排气阀以及安全阀安装与系统管道内，有利于系统的运行。

6. 检查、冲洗完管道合格后，与机组进行连接，目的是避免将杂质冲到换热器中。

7. 动力电（三相四线制，380V/HZ）配送至电控柜（电控柜必须接地）中，通电检查电控柜有无异常。

8. 安装完毕后对连接管道以及换热机组进行水压试验。

9. 用户可以根据自身需要，来考虑换热机组管道的保温工作。
