可拆式板式换热器是怎么组合的？详解可拆式板式换热器组装流程

点击数：7202021-11-15 08:54:00　来源: 可拆式板式换热器-青岛信安瑞环保设备有限公司

大家都知道工业生产设备组装是相当复杂的，如果不是专业的工作人员的话，那么很容易造成设备的损坏，那么可拆式板式换热器怎么组合呢？下面就让信安瑞给大家分享一下可拆式板式换热器组装流程。

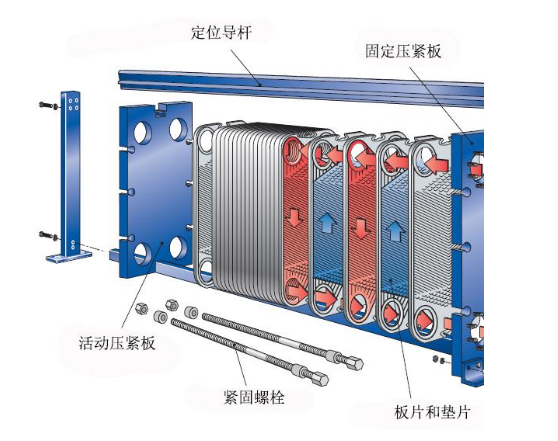

可拆卸板式换热器由许多冲压有波纹薄板按一定间隔，并用框架和压紧螺旋重叠压紧而成，四周用垫片密封，而在板片和垫片的四个角孔形成了流体的分配管和汇集管。这样就合理地将冷热流体分开，可以分别在每块板片两侧的流道中流动，通过板片进行热交换。

目前，板式换热器在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率能达到90%以上。

可拆式板式换热器流程组合是怎样的？

1、板式换热器可将若干流道并联成一组（程）又可将并联的组（程）串联到一起形成冷热介质的通道称“流程组合”。程数为1的流程组合为单流程，程数为2以上的流程组合称多流程。

流程组合的标记方法或组装形式表示法为： m1·a1+ m2·a2；

n1·b1+ n2·b2；

总板片数m1·a1+ m2·a2+ n1·b1+ n2·b2+ 1（包括两端板片）；

实际传热板数m1·a1+ m2·a2+ n1·b1+ n2·b2– 1；

总流道数m1·a1+ m2·a2+ n1·b1+ n2·b2；

m1, m2, n1,n2表示程数， a1, a2, b1,b2表示每程流道数。原则上规定分子为热8流体流程，分母为冷流体流程。例如：2*2+1*3，1*7；

表示热流体；第一程2个流道，第三程3个流道；冷流体为一程，7个流道。热冷两流体共有14个流道，总板片数为15块，实际传热板片数为14块。

2、板式换热器上的板片分为A板和B板，在板式换热器板片组合排列中，必须有A、B板交叉排列，不允许出现“AA”、“BB”的情况。

A板：面向板片贴胶垫的一面，人字型朝下；

B板：面向板片贴胶垫的一面，人字型朝上；

3、角孔编号：开孔位置用1、2、3、4表示，其编号方法为：面对板片胶垫一面右上方角孔为1，按逆时针排列，不冲孔编号为0。

角孔位置和开孔表示：

注：板片角孔编号仅在流程不在板片上打印。

4、为便于用户分解后重新装配，出厂时带有该换热器流程图1份，该图表明了设备的流程组合形式及接管位置和板片的开孔位置，请用户在检修时按出厂流程图安装板片。

流程组合表达示为：2*4/2*4。

注：在装配好的框架上，按制造厂给定的流程示意图，由固定压紧板侧，依板片左上侧序号1…开始依次装配，对号入座，A、B交叉排列。

以上就是信安瑞给大家分享了关于可拆式板式换热器组装流程专业知识，如果你对上面文章还有疑问的话，不妨找信安瑞科技有限公司来你解决换热器的难题吧。
