换热器有很多种类型，每一种类型都是有着不一样的结构和性能，今天就让信安瑞来给大家分享一下螺旋板式换热器剖面图结构及性能介绍，对这方面感兴趣的朋友进来文章了解一下吧。-

螺旋板式换热器是一种新型换热器，传热效率好，运行稳定性高，可多台共同工作。螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋 板式换热器。

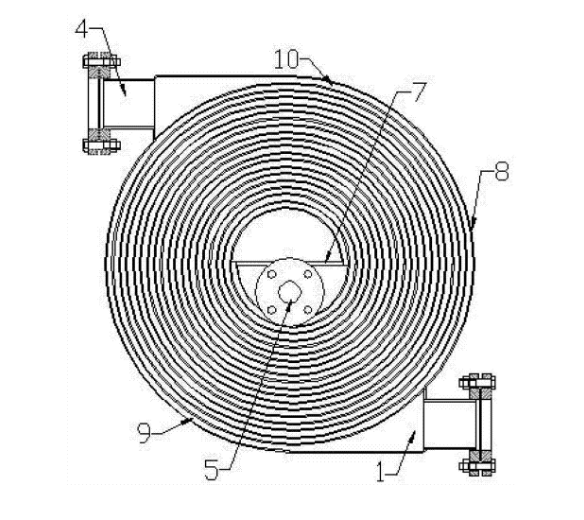

螺旋板式换热器剖面图结构及性能介绍

本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均均匀的，液体在设备内流动没有大的转向，总得阻力小，因而可提高设计流速使之具备较高的传热能力。

I型不可拆式螺旋板式换热螺旋通道的端面采用焊接密封，因而具有较高的密封性。

II型不可拆式螺旋板换热器结构原理与不可拆式换热基本相同，但其中一个通道可拆开清洗，特别适用有粘性，有沉淀液体的热交换。

III型可拆式螺旋板换热器结构原理与不可拆式换热基本相同，但其两个通道可拆开清洗，适用范围较广。

螺旋板式换热器按公称压力可分为PNO.6、1.0、1.6、2.5PMa（系指单通道能承受的最大工作压力）。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合，设备和通道间距相同。混合组合：一个通道并联，一个通道串联。

以上就是信安瑞给大家详解了螺旋板式换热器剖面图结构及性能，如果你对这方面有需求的话，不妨找信安瑞来为你服务吧。
