全焊接板式换热器结构图详解 分享全焊接板式换热器结构基本知识

点击数：17112021-12-27 09:30:55　来源: 青岛信安瑞环保设备有限公司

全焊接板式换热器是热换器中比较受欢迎的，那么全焊接板式换热器结构是怎么样的呢？今天就让信安瑞给大家分享一下全焊接板式换热器结构图详解，感兴趣的朋友进来文章了解一下吧。

全焊接板式热交换器是集列管换热器耐高温高压与可拆式板式热交换器传热效率高的优点于一体，具有传热效率高、占地小、重量轻、阻力小、不易结垢、适应性大等优点。主要由板片束、端板、进出口管箱和半圆箱等部件组成。

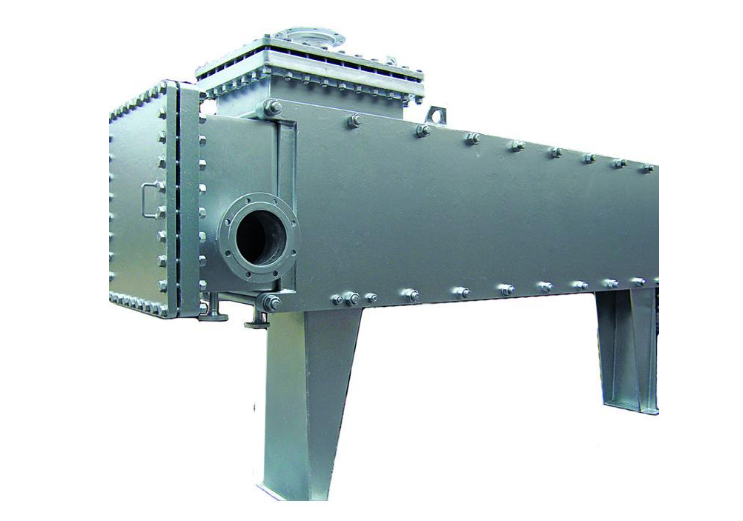

全焊接板式换热器结构图详解

全焊接板式换热器是一种集可拆板式换热器和管壳式换热器优点于一身的新一代产品，结构上是由两片波纹金属板周边焊接形成换热板片对和一侧换热通道，再向两对板片对之间加入密封金属条，采用点焊的形式焊接密封固定，将特定数量的换热板片对焊接成一定换热板片数及换热面积的换热器核，外部有夹紧挡板，采用螺栓紧固，焊接好进出口管后，成为耐高温、高压及强腐蚀性能的换热器。

全焊接板式换热器在结构上属于间壁式换热器，它的应用原理是相邻两张板片之间，通过焊接形成两周流通通道，两种不同温度的介质分别在同一板片两侧的通道中流过，每种介质通道通过分程隔板来控制流通面积及流通长度，这样高温流体通过板片将热量传递给低温流体，从而实现换热目的。

全焊接板式换热器的结构尺寸是由换热板的长度和板片的数量确定。根据工艺技术要求，长度在216~12000㎜之间，固定宽度为350㎜的换热板片焊接在一起形成一个或多个气密封、耐压换热单元。换热片的厚度根据具体要求确定。通常，换热片的厚度在0.5~0.8㎜之间。

全焊接板式换热器金属板的整个表面集合都用于热交换，这样可以充分利用所使用的金属材料，换热器的结构设计没有流动死点，可以在低压降情况下提供非常高效的热交换能力，从而实现非常小的温差传热要求。

板片的布局在管侧形成椭圆形管路，在板侧形成波纹流道。板片波纹深度可以根据需要调整，满足大流量、低压降或流体中有较大固体颗粒的要求。全焊接板式换热器的结构可根据用户工艺要求进行优化设计，既可通过增大椭圆管流道的直径实现管侧流通截面积，同时保持波纹侧的板距不变。还可能通过在增加波纹侧板间距，保持管侧流道不变条件下得到波纹侧宽流道特性。

另外，全焊接板式换热器结构除换热单元灵活可变外，其端盖的结构也可根据具体要求加以改变，全焊接板式换热器结构设计中，板侧流和管侧流在换热器中的单个流程上是错流流动，通过采用多流程形式，可作横向错流或错逆流布置，实现两侧高效率的错-逆流流动传热。同时，在管侧和板侧可以实现多个流程，流体可通过在端盖板上设置的折流板多次换向，因此可以提供适用于各种不同应用需求的换热器结构。

以上就是信安瑞给大家带来了关于全焊接板式换热器结构图详解的相关内容，看完上面的文章之后，相信各位朋友都清楚的了解到了全焊接板式换热器结构特点了，希望这些内容对你们有所帮助。
